產品典型應用

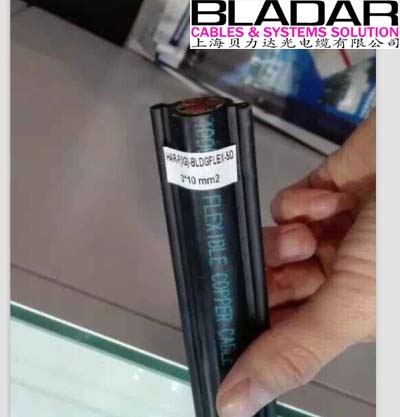

貝力達自承式鋼索電纜作為行車電動葫蘆控制、接觸器、手柄按鈕連接和控制電纜,適用于干燥或潮濕的室內各種電氣安裝。鑒于自承式鋼索電纜本身的特殊柔性結構設計,它還適用于無應力緩釋可強制引導的左右非連續(xù)性運動下的安裝或固定敷設(不做電梯電纜上下升降使用)
產品應用特性
◆高強度抗拉性與抗撕裂強度
◆柔性耐彎折、有較長的使用壽命
◆良好的耐油性、耐磨性、耐寒性以及耐候性能
電纜制作結構
導體:多股精絞無氧裸銅絲 符合VDE0295 CLASS 5或6標準
絕緣:優(yōu)質混合彈性體丁腈材料柔軟絕緣
顏色標識:彩色芯線或者黑色線體白色數字編號,3芯以上帶有黃/綠雙色接地線
加強件:多股黃麻繩填充、一根或兩根無扭力自承鋼絲承載運行張力。
芯線結構:防扭結構分層
內襯層:柔性無紡布包裹線體緩沖
護套材料:特殊混合耐候彈性體丁腈材料/進口PUR材料
護套顏色:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
額定電壓:≤1.5mm²:300/500V,>1.5mm²:450/750V
測試電壓:≤1.5mm²:2500V, >1.5mm²:3000V
最小彎曲半徑
固定敷設:10×D(電纜外徑);移動安裝:12×D(電纜外徑)
使用溫度
固定敷設:-30℃至+80℃;移動安裝:-20℃至+80℃(可定制-55℃至+105℃)
抗輻射強度:8×107cJ/kg
阻燃性:符合IEC60332-1或-2
芯線數×截面積mm2 |
外徑 mm |
用銅量 |
電纜重量 |
4G0.75 |
16.4 |
28.8 |
158 |
5G0.75 |
17.2 |
36.0 |
178 |
10G0.75 |
22.9 |
72.0 |
308 |
16G0.75 |
24.8 |
115.2 |
402 |
26G0.75 |
`30.8 |
187.2 |
652 |
38G0.75 |
33.8 |
273.6 |
864 |
4G1.0 |
17.1 |
37.3 |
182 |
6G1.0 |
18.8 |
86.5 |
235 |
10G1.0 |
24.1 |
93.3 |
364 |
16G1.0 |
26.2 |
149.3 |
482 |
30G1.0 |
33.3 |
280 |
846 |
38G1.0 |
35.9 |
354.5 |
1041 |
6G1.25 |
20.2 |
70.0 |
279 |
16G1.25 |
30.4 |
186.5 |
625 |
24G1.25 |
34.9 |
280 |
882 |
38G1.25 |
39.3 |
443 |
1264 |
4G1.5 |
18.4 |
57.3 |
230 |
6G1.5 |
20.4 |
85.8 |
303 |
16G1.5 |
30.7 |
228.8 |
684 |
20G1.5 |
32.3 |
286 |
796 |
30G1.5 |
36.7 |
429 |
1136 |
33G1.5 |
37.7 |
471.9 |
1226 |
38G1.5 |
39.7 |
543.4 |
1408 |
3G2.5 |
19.7 |
72.0 |
279 |
4G2.5 |
20.9 |
96 |
326 |
5G2.5 |
22.2 |
120 |
379 |
16G2.5 |
35.6 |
384 |
1023 |
20G2.5 |
37.7 |
480 |
1203 |
25G2.5 |
42.2 |
600 |
1572 |
